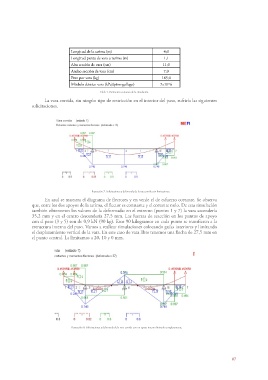

Page 87 - Rosario Corinto 12

Longitud de la tarima (m) 4,0
Longitud punta de vara a tarima (m) 1,1
Alto sección de vara (cm) 11,0
Ancho sección de vara (cm) 7,0
Peso por vara (kg) 185,0
Módulo elástico vara (kPa)(pino gallego) 7x10^6

Tabla 1. Parámetros comunes de la simulación.

La vara corrida, sin ningún tipo de restricción en el interior del paso, sufriría las siguientes
solicitaciones.

Ilustración 7. Solicitaciones y deformada de la vara corrida sin limitaciones.

En azul se muestra el diagrama de flectores y en verde el de esfuerzo cortante. Se observa
que, entre los dos apoyos de la tarima, el flector es constante y el cortante nulo. De esta simulación
también obtenemos los valores de la deformada: en el extremo (puntos 1 y 7) la vara ascendería
35,2 mm y en el centro descendería 27,5 mm. Las fuerzas de reacción en los puntos de apoyo
con el paso (3 y 5) son de 0,9 kN (90 kg). Esos 90 kilogramos en cada punto se transfieren a la
estructura interna del paso. Vamos a realizar simulaciones colocando guías interiores y limitando
el desplazamiento vertical de la vara. En este caso de vara libre tenemos una flecha de 27,5 mm en
el punto central. La limitamos a 20, 10 y 0 mm.

Ilustración 8. Solicitaciones y deformada de la vara corrida con un apoyo interno limitado completamente.
